Lohnt sich der Umstieg auf die Game Elf 412-in-1 Jamma Board Arcade PCB (vertikal)

Mich freut es sehr, dass ich seit heute mein geliebtes Donkey Kong, Time Pilot, Dig Dug, Frogger und einige andere coole Klassiker endlich wieder in der Originalausrichtung auf dem Röhrenmonitor spielen kann: Vertikal! Darum ist es mir bei der Anschaffung des 412 in 1 Game Elf Jamma Board Arcade PCB (Vertikal) auch ausschließlich gegangen.

Achtung, ich rede hier nur vom GameElf Vertikal, nicht dem neueren Gerät, dass leider genau so aussieht. Der Unterschied zu den vielen verschiedenen Pandora-Boxen ist eben genau der, dass der hier beschriebene Elf nicht für den Horizontalbetrieb gedacht ist. Viele haben vielleicht gelesen, dass ich doch erst freudestrahlend eine Pandora Box in meinen großen Spielautomaten aus den 80ern eingebaut hatte. Wer nicht weiß um welches seltene Münzgerät es sich hier handelt, oder wie ich Glückspilz dazu gekommen bin, kann das in diesem Blogartikel nachlesen. Dass ich eine Pandora 9 gegen einen GameElf tauschen würde, hätte ich erst selbst erst nicht gedacht, da ich auf Hits wie Metal-Slug und andere NeoGeo Titel eben nun verzichten muss. Aber mal ehrlich, die laufen am PC ja auch wunderbar und sind für Horizontal-Bildschirme ausgelegt. Vertikal, wenn möglich mit einem Röhrenmonitor (CRT), ist der wahre König aus den Spielhallen. Die 412 in 1 GameElf Platine unterstützt beide Bildschirmfrequenzen, VGA sowohl auch CGA (*normal Auflösung) und man braucht für jed welche Art der Verwendung keinen externen Video-Konverter.

Der 412 in 1 Game Elf in der Kurzübersicht

• Universal JAMMA Anschluss
• Betriebsfreundliches Spiel Auswahlmenü
• Freispiel oder Münzeinwurf / Token-Option beinhaltet
• Unterstützt CGA (Standard-Auflösung) und VGA (hohe Auflösung) Monitore
• Unterstützt Upright-und Cocktail-TV Automaten (Bildschirm wird sich automatisch in die Richtung des zweiten Spielers drehen).
• Jedes Spiel ist völlig einstellbar wie z.b. (Schwierigkeitsgrad, Spiel-Geschwindigkeit, Anzahl der Leben, usw.)
• Aktivieren / Deaktivieren von bestimmten Spielen
• Standard-Video-Ausgang JAMMA oder VGA-Ausgang (direkter PC Monitor Anschluss)
• Verwendet Standard-Arcade-Netzteil oder ATX PC-Netzteil (mit Standard-4-poligen Molex-Stecker. Dies ist der gleiche Stecker wie für Festplatten oder CD-ROM-Laufwerke verwendet wird).

Und so sieht das aus, wenn der Röhrenbildschirm vertikal besteuert wird. Das Bild ist ausgefüllt und unskaliert!

Arkanoid von 1986 lief im Original vertikal, nicht in horizontal

Wahrscheinlich haben wir das Spiel deshalb auch so „groß“ in Erinnerung. Der gedrehte Schirm war der Trick :)

oder Pooyan, das 1982 von KONAMI veröffentlicht wurde. Eines Tages im Wald greift Mama Pig nach Pfeil und Bogen, um ihre POOYAN (ihre entführten Kinder) vor den Wölfen zu retten.

Ach, der weiße helle Balken in der Mitte ist nur eine Reflektion der Innenbeleuchtung – unschön, aber ist mir erst nicht aufgefallen. Ein wenig Isolierband hat das inzwischen gefixt.

Warum die PCB gegen eine Platine mit weniger Games austauschen?

Bei der Pandora Box fällt trotz der tollen Spiele doch sehr negativ auf, dass die echten Kultautomaten den Bildschirm vertikal verbaut hatten. Meine Lieblingsspiele wie Donkey Kong, Galaga, Space Invaders und Co sehen auf einem Bildschirm in 4:3 Format doch sehr zusammengedrückt aus. So wird das Spiel skaliert und links wie auch rechts des Schirms entsteht dann eine „Menge“ Schwarz. Das Game selbst sieht dann doch recht klein aus und bei einer CGA Verbindung doch pixelig und unnatürlich gegenüber dem Original aus. Wer natürlich die neuen Spiele mag, sollte eine Pandora nutzen um die NEO GEO Games genießen zu können – die haben es auch echt in sich, da blutet mir schon ein bisschen das Herz, aber die Entscheidung ist gefallen! Ich habe mir also für meinen alten Arcade-Automaten den GameElf 412 Vertikal gekauft, den Bildschirm wieder um 90 Grad gedreht und möchte auf diesem Weg ein paar meiner Erfahrungen und Macken bei der Umstellung an euch weitergeben.

CRT gegen TFT Bildschirm

Meine Meinung kennt ihr ja inzwischen dazu. Aber wer sich vielleicht einen Automaten damit aufbauen möchte, sollte überlegen auf welcher Basis man den eigenen Arcade-Automaten aufbauen möchte. Zwischen CRT und TFT gibt es doch merkliche Unterschiede:

Der Einbau des GameElf 412 Vertikal

Der Einbau ist wie bei allen Jamma-Stecker kompatiblen PCBs eigentlich kein Problem. Der GameElf 412 benötigt keine weiteren Anschlüsse wie z.B. extra Versorgungsspannung. Dies wird alles über den Jamma Connector geliefert. Lautsprecher sollte man natürlich noch anschließen, aber das ist im Prinzip schon alles. Beim Einbau sollte man die Box nicht zu tief hinter den Kabeln verbauen, da man evtl. noch manchmal an den Service/Admin Button muss, falls man weitere Einstellungen am GameElf vornehmen möchte.

Der Game Elf kommt mit 4 Laschen um diesen am Gehäuse oder einer Trägerwand oder Spanplatte festzuschrauben. Ich habe sogar nur zwei Schrauben verwendet *hüstel* das Gerät ist sehr leicht, dass ich mir den Rest gespart habe. Der Lautstärkeregler am Gerät ist hilfreich, aber bei einigen Spielen etwas sinnlos, da man immer wieder nachregeln könnte, denn manche Titel sind tatsächlich etwas lauter als andere. Die nette Ergänzung eines externen Lautstärkereglers würde ich mir am liebsten ans Gehäuse meines ‚Bro‘ machen, aber so lange ich nicht 100% weiß, dass der GameElf jetzt wirklich im Gerät bleibt, werde ich noch keine Änderungen am Außengehäuse vornehmen.
Kommen wir aber zum wichtigsten Thema zurück und lasst uns mal ein paar Euro Münzen einwerfen.

Die Spiele des GameElf 412 Vertikal

Die Bedinung des Menus zur Auswahl der Spiele läuft problemlos, ist schnell und liefert für jeden Titel eine eigene Vorschau des Spiels. Wie der Name schon vermuten lässt, sind 412 Spiele vorinstalliert. Man kann einfach im Menu das Spiel auswählen und starten. Hier die Spiele, die man über das Menü auswählen kann, vielleicht ist auch eine inzwischen ganz vergessene Perle von euch dabei?

1942	Gaplus	Qbert
1943	Gardia	Qbert’s Qubes
1941 – Counter Attack	Gemini Wing	Qix
1943 Kai	Ghostmuncher Galaxian	Qix 2
1945k III	Gigas	Quester
19XX:War Against Destiny	Go Go Mr. Yamaguchi	Rafflesia
800 Fathoms	Gomoku Narabe Renju	Raiden
Abscam	Gorf	Rally Bike
Aero Fighters	Gorkans	Regulus
Air Duel	Green Beret	Return of the Invaders
Ajax	Grobda	Ring King
Ali Baba & 40 Thieves	Guerrilla War	Road Fighter
Alley Master	Gun & Frontier	Roc’n Rope
Alpine Ski	Gun Dealer	Rompers
Amidar	Smoke	Round-Up
Anteater	Guwange	Rug Rats
All Points Bulletin	Guzzler	R.D.S.R.D.S.R.D. Mission
Arabian	Gyrodine	Samurai Nihon-ichi
Arbalester	Gyruss	SAR – Search And Rescue
Argus	Hangly-Man	Satan of Saturn
Arkanoid	Heavy Barrel	Satan’s Hollow
Arkanoid – Revenge of DOH	Hero in the Castle of Doom	Saturn
Armed Formation	High Way Race	Scramble
Armored Car	Hoccer	Scrambled Egg
Ashura Blaster	Hopper Robo	Seicross
Assault	Ikari Warriors	Senjyo
Astro Blaster	Image Fight	Shao-Lin’s Road
Astro Fighter	Intrepid	Shot Rider
Astro Invader	Jack the Giantkiller	Sindbad Mystery
Bagman	Jackal	Sinistar
Battlantis	Joinem	Sky Base
Battle Bakraid	Jolly Jogger	Sky Fox
Battle Lane!	Journey(1P)	Sky Soldiers
Battle-Road, The	Joust 2	Slap Fight (English )
Beastie Feastie	Joyman	Slap Fight (Japan )
Bells & Whistles	Pac-Man	Slither
Big Kong	Jump Coaster	Solar Fox
Bio Attack	Jumping Jack	Son of Phoenix
Black Hole	Jungler	Sonic Wings
Blades of Steel	Juno First	Space Dungeon
Blast Off	Kageki	Space Firebird
Blazer	Kangaroo	Space Force
Block Block	Kaos	Space Invaders
Block Gal	Karate Champ	Space Invaders Part II
Blue Print	Kick	Space King 2
Bomb Bee	Kicker	Space Panic
Bomb Jack	King & Balloon	Space Panic (harder)
Bongo	Korosuke Roller	Space Pilot
Bowl-O-Rama	Krull	Space Raider
Bull Fighter	Kuhga	Space Thunderbird
Bump ‘n’ Jump	Labyrinth Runner	Speak & Rescue
Burger Time	Lady Bug	Speed Ball
Caliber 50	Lasso	Speed Rumbler, The
Carnival	Last Duel	Spiders
Cavelon	Legendary Wings	Springer
Centipede	Lightning Fighters	Star Force
Cheeky Mouse	Lock’n’Chase	Star Jacker
Circus Charlie	Loco-Motion	Stinger
City Bomber	Looping	Strata Bowling
Colony 7	Lost Tomb (easy)	Streaking
Commando	Lunar Rescue	Super Bagman
Commando	Mad Alien	Super Basketball
Congo Bongo	Mad Gear	Super Breakout
Cosmo Gang the Video	Mad Planets	Super Cobra
Crazy Kong	Mahou Daisakusen	Super Contra
Crazy Rally	Mappy	Super Doubles Tennis
Crush Roller	Master of Weapon	Super Formula
Cutie Q	Mega Zone	Super Galaxians
Dangar – Ufo Robo	Mercs	Super Invaders (EMAG)
Dangun Feveron	Mighty Guy	Super Model
Darwin 4078	Mighty Monkey	Super Mouse
Defend the Terra Attack – UFO	Mikie	Super Pac-Man
Devastators	Millipede	Super Qix
Devil Fish	Minky Monkey	Super Space Invaders ’91
Devil Zone	Mission 660	Super Zaxxon
Dig Dug	Mister Viking	Swarm
Dig Dug II	Money Money	SWAT
Dimahoo	Monkey Donkey	Syusse Oozumou
Dingo	Monster Bash	Tac/Scan
Disco No. 1	Moon Alien	Tactician
Dock Man	Moon Alien Part 2	Tag Team Wrestling
DoDonPachi	Moon Cresta	Tail to Nose – Championship
Dog Fight (Thunderbolt)	Moonwar	Tank Battalion
Dommy	Motos	Tempest
Donkey Kong	Mouser	Terra Cresta
Donkey Kong 3	Mr Do!	Tetris(1P)
Donkey Kong Junior	Mr Do’s Castle	The End
DonPachi	Jong	The Hustler
Dorodon	Kougar	Thundercade Twin Formation
DownTown	TNT	Tiger Heli
Micro	Pac Attack	Time Pilot
Toppel’s Adventure	Pac-Man	Time Pilot ’84
Dragon Saber	Pac-Man (speedup)	Time Scanner
Dragon Spirit	Pac-Man Plus	Time Soldiers
Dream Shopper	Mysterious Stones	TNK III
Dyger	Naughty Boy	Toobin’
Eagle	Naughty Mouse	Top Roller
Eggor	Navarone	Tournament Arkanoid
Eight Ball Action	Net Wars	Tower of Druaga
Electric Yo-Yo, The	New Fantasia	Traverse USA
Enigma 2	New Puck-X	Trick Trap
ESP Ra. De.	New Sinbad 7	Triple Punch
Evil Stone	Newpuc2	Tron
Exciting Soccer	Nibbler	Truxton / Tatsujin
Exerion	Ninja Emaki	Truxton II / Tatsujin II
Extermination	Nunchackun	Turbo Force
Eyes	Oli-Boo-Chu	Turpin
Fantasia	Omega Fighter Special	Tutankham
Fantasy ’95	Out Zone	Twin Cobra
Fantazia	Ozma Wars	Twin Eagle
fastfred	Pac & Pal	UniWar S
Fighting Hawk	Pac-Man	Up’n Down
Fighting Roller	Pac-Man Plus	Van-Van Car
Final Star Force	Pandora’s Palace	Varth – Op. Thunderstorm
Finalizer – S. Transformation	Pengo	Vastar
Fire Battle	Percussor, The	Victory Road
Fire Trap	Perestroika Girls	Video Hustler
Fly-Boy	Performan	VS Gong Fight
Flying Shark	Phoenix	Vulgus
Free Kick	Phozon	Wanted
Frog	Pickin’	War of Aero
Frogger	Pinball Action*	Warp & Warp
Front Line	Pinbo	Water Ski
Funky Bee	Piranha	Wild Western
Funky Fish	Pisces	Wiping
Funny Mouse	Pit, The	Wiz
Future Spy	Play Girls	Woodpecker
Galaga	Play Girls 2	Wrestle War
Galaga (fast shoot)	Pleiads	Xevious
Galaga 3	Plus Alpha	Yamato
Galaga ’84	Polaris	Youma Ninpou Chou
Galaga ’88	Pooyan	Zaxxon
Galaxian	Pop Flamer	Zig Zag
Galaxian Part X	Popper	Zing Zing Zip
Galaxian Turbo	Power Surge	Zodiack
Galaxy Wars	Pro Baseball Skill Tryout	Zzyzzyxx
Gals Panic	PuckMan
Gang Busters	PuckMan (speedup)

*Ton leider nicht syncron :(

Wer Kids hat, sollte wissen, dass da auch ein paar Erwachsenenspiele drauf sind, wo sich ein paar Damen beim Spielen entblättern :) Diese kann man aber über das Admin Interface leicht deaktivieren.

Trotzdem muss ich sagen, dass einige Spiele bei mir nicht spielbar sind, da ich nur zwei vollwertige Joysticks mit 1-A-F und 2-A-F zur Verfügung habe, also 2 Joysticks mit je 6 Tasten. Einen Trackball habe ich leider nicht und muss daher auf Spiele wie z.B. Millipede oder Arkanoid verzichten :( Diese Spiele laufen zwar alle auch mit dem Joystick, aber das ist extrem schwer und macht nicht wirklich Spaß. Q-Bert würde imho einen Joystick im 45° Winkel benötigen und wer das ohne Umbau spielen kann, Respekt – ich kann es einfach nicht :) Wer über die nötigen Möglichkeiten verfügt, kann den Einwand natürlich getrost ignorieren und sein Gehäuse modifizieren.

Die Spiele, die ich bis jetzt angespielt habe, scheinen fast alle gut zu laufen. Viele sind jedoch auch einfach nur Clone von anderen Spielen wie z.B. verschiedene Varianten von Pac Man. Das ist natürlich keine große Sache, aber das hätte man sich sparen können. Hier ging es wohl nur darum eine möglichst große Menge an Vertikalspielen unterzubringen.

Die GameElf Hardware:

Das erste Releasedatum der Platine war Oktober 2013. Das allererste, worauf ich hinweisen möchte, ist, dass dieses Gerät nicht wie angegeben die 100%ige Standard-Jamma-Kabelbaum-Pinbelegung verwendet. Genauer gesagt geht es um nur eine Fehlbelegung, was man leicht ändern könnte. Vom Spieler 1 ist die Taste F auf Masse und in der Diagnose des Game-Elf sieht man eine dauerfahte „1“, spricht eine „Always-on“-Taste. Einige Nachforschungen im Netz ergaben, dass Spieler damit Probleme hatten, einzelne Spiele nicht auswählbar seinen, doch das kann ich nicht bestätigen. Ich sah es erst bei der Diagnose und hatte mich dann an dem Fehler etwas „aufgehängt“. Aber der Vollständigkeit sollte das erwähnt werden, dass im Handbuch auch steht, dass die Taste F nicht mit Masse verbunden werden sollte, aber das steht ganz am Ende des Handbuchs und mir und vielen anderen Nutzern des Game Elf ist nicht sehr klar, was der Grund der Warnung ist und ob man sonst mit Problemen rechnen muss.

Meine 1-F ist noch immer auf Masse, da ich mich noch nicht entschlossen habe, den Kabelbaum neu zu verdrahten. Das wollte ich erst tun, wenn ich mir ganz sicher bin, dass ich den GameElf auch weiterhin nutzen werde.

Mein erstes Fazit: Mit dieser Platine bekommt man die Elite der Arcade Klassiker der 80er Jahre im ausfüllenden Vertikalformat.

Ein paar Fragen – FAQ Bereich:

Kann man weitere Spiele hinzufügen?
Der GameElf verfügt über einen SD-Steckplatz. Er ist mit einer Plastikklappe abgedeckt. Ich habe sie aber nicht entfernt, um zu sehen, ob sich eine Karte darin befindet oder nicht. Im Handbuch (Faltblatt) wird der Kartensteckplatz in keiner Weise erwähnt. Ich nehme an, dass die Spiele auf der Karte gespeichert sind, aber welches Format die Karte und die ROMs haben, kann ich nicht sagen. Lt Foreninfos wäre es ein Eigenformat, das nicht dokumentiert ist – das lässt und „Spiel“-Raum für die Winterzeit ;-)

Warum funktioniert bei fast keinen Spiel der zweite Joystick?
Die meisten klassischen ROMs waren so kodiert, dass diese auf einem Einzelspieler-Cabinet lief, also wechselten sich Spieler 1 und Spieler 2 früher bei spielen Spielen ab. Bei einigen Spielen auf den Pandora Boxen gibt es das Problem nicht. Ob die ROMs modifiziert sind oder warum das so ist, kann ich leider noch nicht beantworten. Es gibt ein paar wenige SPiele mit 2-Spieler Option.

Wie schließe ich den Monitor an?
Verwende entweder den VGA-Ausgang auf dem GameElf zum Anschluss an einen VGA-LCD oder den RGB-Ausgang des Jamma-Kabelbaums für den Anschluss an einen Standard-CRT- bzw. Röhren-Monitors. Beides ist möglich.

Ein Blick in die Anleitung des GameElf:
Diese sieht genauso aus wie meine, habe ich aber von hier. Als Archiv zum mitnehmen einfach hier alle Seiten in einem Pack GameEfl 412 Anleitung.zip

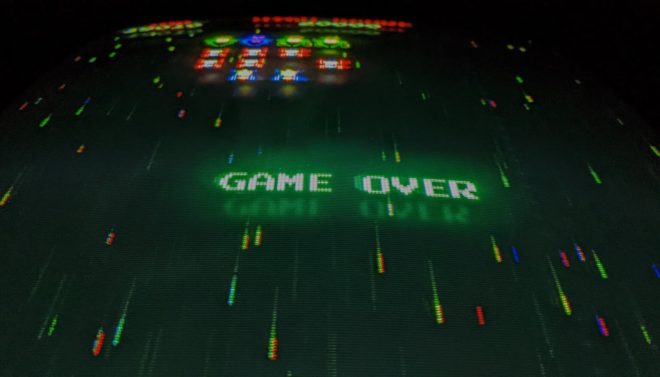

Selbst das „Game Over“ sieht auf einem Vertikalschirm toll aus :)

Der Umbau hat sich bis jetzt gelohnt. Jetzt werden wir das System auf Herz und Nieren testen :) aber selbst wenn manche Spiele nicht richtig funktionieren, ist es ein Schnäppchen. Wer auf kleinem Raum lebt und nicht mehrere Arcade-Automaten Aufbauen kann, auch wenn die Original-Platinen ehrenvoller wären, bekommt doch hier fürs Geld die echte Magie der 80er Jahre zurück – für das eigene Zuhause! Ich würde es jederzeit wieder machen. Viel Spaß bei Deinem Projekt und hinterlasse doch mal eine Nachricht, an was Du gerade tüftelst!

Das wars für heute, bleibt gesund und verspielt,
Jürgen
